ZCN型中心傳動濃縮機
概述
濃縮是減少污泥體積的一種方法，在污泥處理工程中，一般采用重力濃縮的方法作為污泥脫水操作的預處理，因此在濃縮池中的污泥濃縮，實際上與沉淀池的沉淀工程很相似，濃縮池池徑小，往往在6-20m范圍內，濃縮機大多采用中心傳動形式，他廣泛應用市政、輕工、礦山、冶煉、鋼鐵等行業中活性污泥的濃縮。
設備機構及工作原理
含有細粒物體的料漿或污水，經槽架或污泥管給入濃縮池的中心部位，料漿做均勻輻射狀向周邊緩慢流動，在溫游中料漿或污水中的固體顆粒籍自重或絮凝作用而沉降。由于濃度較低，顆粒基本做自有沉降，沉速較快，繼而沉入濃集帶，沉速較慢。沉到下部一沉積帶，也是濃度較高的壓縮區，水分從沉降顆粒的間隙中不斷析出。中耙架連續回轉時，耙齒對該部沉積物沿池底的錐形坡面逐級推向池底的中心處，由該處的排料口排出。中耙齒推進沉積物時，也是刮板對沉積物的一個壓縮過程，這也大大的促使析水作用的加強，因而從排料口排出的沉積物時經過濃縮的料漿或污泥。池上部是澄清帶，澄清液從池邊溢流堰排出，從而構成濃縮機工作的全過程。
濃縮是減少污泥體積的一種方法，在污泥處理工程中，一般采用重力濃縮的方法作為污泥脫水操作的預處理，因此在濃縮池中的污泥濃縮，實際上與沉淀池的沉淀工程很相似，濃縮池池徑小，往往在6-20m范圍內，濃縮機大多采用中心傳動形式，他廣泛應用市政、輕工、礦山、冶煉、鋼鐵等行業中活性污泥的濃縮。
設備機構及工作原理
含有細粒物體的料漿或污水，經槽架或污泥管給入濃縮池的中心部位，料漿做均勻輻射狀向周邊緩慢流動，在溫游中料漿或污水中的固體顆粒籍自重或絮凝作用而沉降。由于濃度較低，顆粒基本做自有沉降，沉速較快，繼而沉入濃集帶，沉速較慢。沉到下部一沉積帶，也是濃度較高的壓縮區，水分從沉降顆粒的間隙中不斷析出。中耙架連續回轉時，耙齒對該部沉積物沿池底的錐形坡面逐級推向池底的中心處，由該處的排料口排出。中耙齒推進沉積物時，也是刮板對沉積物的一個壓縮過程，這也大大的促使析水作用的加強，因而從排料口排出的沉積物時經過濃縮的料漿或污泥。池上部是澄清帶，澄清液從池邊溢流堰排出，從而構成濃縮機工作的全過程。
主要技術參數
| 型號 |
池徑D （m） |
池深H （m） |
轉動扭矩 （N.m） |
周邊線速度 （mm） |
驅動功率 （kw） |
| ZCN3 | 3 | 3 | 700 | 1~2 | 0.37 |
| ZCN4 | 4 | 3.5 | 1200 | 1~2 | 0.37 |
| ZCN5 | 5 | 4 | 1800 | 1~2 | 0.37 |
| ZCN6 | 6 | 4 | 2600 | 1~2 | 0.37 |
| ZCN8 | 8 | 4.5 | 4700 | 1~2 | 0.55 |
| ZCN10 | 10 | 4.5 | 7300 | 1.5~2.5 | 0.55 |
| ZCN12 | 12 | 5 | 10500 | 1.5~2.5 | 0.55 |
| ZCN14 | 14 | 5 | 14300 | 2~3 | 0.75 |
| ZCN16 | 16 | 5 | 18700 | 2~3 | 0.75 |
| ZCN18 | 18 | 5 | 23700 | 2~3 | 0.75 |
主要特點
1、工作橋使用全橋式，其材質可采用碳鋼、不銹鋼或混凝土結構；
2、濃縮柵條等距離的排列于刮臂上，以增加濃縮效果；
3、設置機械和電氣雙重過載保護，運行安全可靠；
4、設備操作簡便，可直接就地/遠程控制設備的運行。

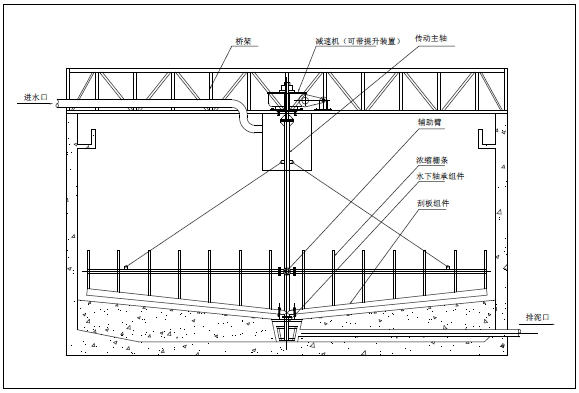

外形示意圖
