CG垂架式中心傳動刮泥機
用途及簡介
CG垂架式中心傳動刮泥機適用于中心進水、周邊出水、中心排泥的重、大型池徑的輻流式沉淀池，主要用于城鎮污水處理廠二次沉淀池的排泥。
結構和工作原理
CG垂架式中心傳動刮泥機主要由工作橋、中心驅動裝置、中心旋轉豎掛、刮臂、中間拉桿、拉筋、導流筒及撇渣排渣等部件組成。
該設備采用中心傳動、垂架式，污水從進水管流入導流筒擴散后，均勻的向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，驅動裝置帶動中心豎架旋轉，并帶動刮臂及刮泥板轉動，將污泥從池周刮向中心集泥槽后，靠池內靜水壓由排泥管排出池外。水面的浮渣通過撇渣裝置撇向池邊，再由刮渣耙刮進排渣斗內排出池外。而上清液則通過出水堰板溢入出水槽內排出。
電氣控制：可根據用戶需要設定設備的啟、停及運行時間，可帶PLC接口。
主要特點
1、采用新型傳動機構，傳遞扭矩大，工作可靠，穩流效果好；
2、處理量大，刮集污泥效果好；
3、設備操作簡便，可直接就地/遠程控制設備的運行。
主要技術參數
CG垂架式中心傳動刮泥機適用于中心進水、周邊出水、中心排泥的重、大型池徑的輻流式沉淀池，主要用于城鎮污水處理廠二次沉淀池的排泥。
結構和工作原理
CG垂架式中心傳動刮泥機主要由工作橋、中心驅動裝置、中心旋轉豎掛、刮臂、中間拉桿、拉筋、導流筒及撇渣排渣等部件組成。
該設備采用中心傳動、垂架式，污水從進水管流入導流筒擴散后，均勻的向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，驅動裝置帶動中心豎架旋轉，并帶動刮臂及刮泥板轉動，將污泥從池周刮向中心集泥槽后，靠池內靜水壓由排泥管排出池外。水面的浮渣通過撇渣裝置撇向池邊，再由刮渣耙刮進排渣斗內排出池外。而上清液則通過出水堰板溢入出水槽內排出。
電氣控制：可根據用戶需要設定設備的啟、停及運行時間，可帶PLC接口。
主要特點
1、采用新型傳動機構，傳遞扭矩大，工作可靠，穩流效果好；
2、處理量大，刮集污泥效果好；
3、設備操作簡便，可直接就地/遠程控制設備的運行。
主要技術參數
| 型號 | 池徑D（m） | 池深H（m） | 周邊線速度（m/min） | 功率（KW） |
| CG20 | 20 | 3.5~4.5m | 1.5~3.0m | 0.37 |
| CG25 | 25 | 0.55 | ||
| CG30 | 30 | 0.55 | ||
| CG35 | 35 | 0.75 | ||
| CG40 | 40 | 1.1 | ||
| CG45 | 45 | 1.1 | ||
| CG50 | 50 | 1.1 |

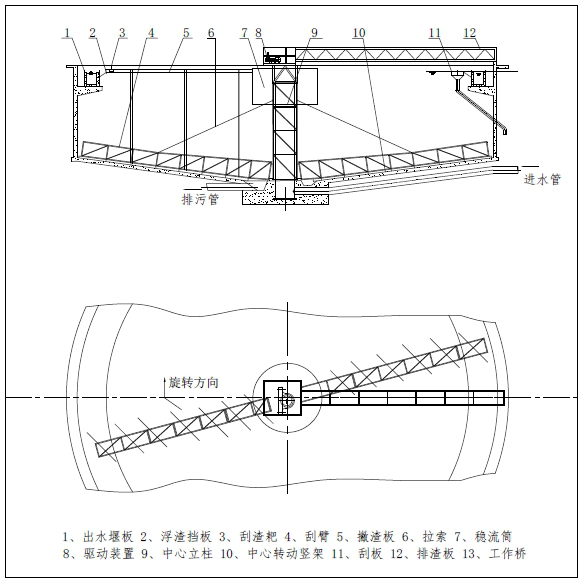

外形示意圖
