XB旋轉式潷水器
XB旋轉式潷水器
概述
XB旋轉式潷水器是排出SBR反應池中上清液的專用設備。旋轉式潷水器通過電動推桿的驅動，潷水堰槽繞排水管，實現潷水器連續排水。
結構形式
XB旋轉式潷水器主要由電控箱、電動推桿、潷水主管及支管、堰槽組件、浮筒組件、出水組件、行程控制、底座等部分組成。旋轉式潷水器由電動推桿把水下部分與執行機構連接起來，當需要排水時，中央控制系統會給出信號，指令電機驅動螺桿旋轉，電動推桿向前推出，集水堰槽隨水平管的轉動而下降，開始潷水，排出的上清液由排水管排出，當潷水結束后，推桿內計數器給出信號，電機反轉，牽引集水堰槽上移，回到預置位置，等待完成下一個循環。
主要特點
1、設有推桿過扭矩裝置，保證設備具有較大的安全性；
2、適應性強：通過內部機構設定相關參數，可相應改變潷水器的運行速度和運動范圍，適應不同水質水量要求；
3、行程控制機構全部置于防護罩內，不受風雨的侵蝕；
4、密封旋轉接頭，轉動靈活，密封性好；
5、電動推桿結構簡單，易于拆卸和維修。

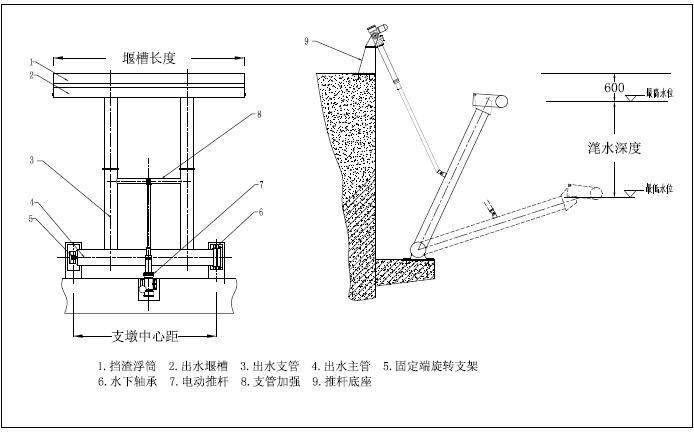

外形示意圖
訂貨所需參數
1、每小時潷水量
2、潷水深度
3、控制要求
4、材質要求
規格型號及技術參數
XB旋轉式潷水器是排出SBR反應池中上清液的專用設備。旋轉式潷水器通過電動推桿的驅動，潷水堰槽繞排水管，實現潷水器連續排水。
結構形式
XB旋轉式潷水器主要由電控箱、電動推桿、潷水主管及支管、堰槽組件、浮筒組件、出水組件、行程控制、底座等部分組成。旋轉式潷水器由電動推桿把水下部分與執行機構連接起來，當需要排水時，中央控制系統會給出信號，指令電機驅動螺桿旋轉，電動推桿向前推出，集水堰槽隨水平管的轉動而下降，開始潷水，排出的上清液由排水管排出，當潷水結束后，推桿內計數器給出信號，電機反轉，牽引集水堰槽上移，回到預置位置，等待完成下一個循環。
主要特點
1、設有推桿過扭矩裝置，保證設備具有較大的安全性；
2、適應性強：通過內部機構設定相關參數，可相應改變潷水器的運行速度和運動范圍，適應不同水質水量要求；
3、行程控制機構全部置于防護罩內，不受風雨的侵蝕；
4、密封旋轉接頭，轉動靈活，密封性好；
5、電動推桿結構簡單，易于拆卸和維修。
外形示意圖
1、每小時潷水量
2、潷水深度
3、控制要求
4、材質要求
規格型號及技術參數
| 主要技術參數 | 潷水量100-900T/H，單推桿單邊出水形式 |
| 型號 |
XB100 XB200 XB300 |
XB400 XB500 XB600 |
XB700 XB800 XB900 |
|||
| 潷水堰長 （m） | ≤2 | ≤3 | ≤4 | ≤5 | ≤7 | ≤8 |
| 潷水深度 （m） | ≤2.5m | |||||
| 電機功率 （kw） | 0.4kw | 0.75kw | 1.1kw | |||
| 主要技術參數 | 潷水量1000-2000T/H，雙推桿雙邊出水形式 |
| 型號 | BS1000 | BS1200 | BS1400 | BS1600 | BS1800 | BS2000 |
| 潷水堰長 （m） | ≤10 | ≤12 | ≤14 | ≤16 | ≤18 | |
| 潷水深度 （m） | ≤2.5m | |||||
| 電機功率 （kw） | 1.1~1.5kw | 1.5~2.2kw | ||||
